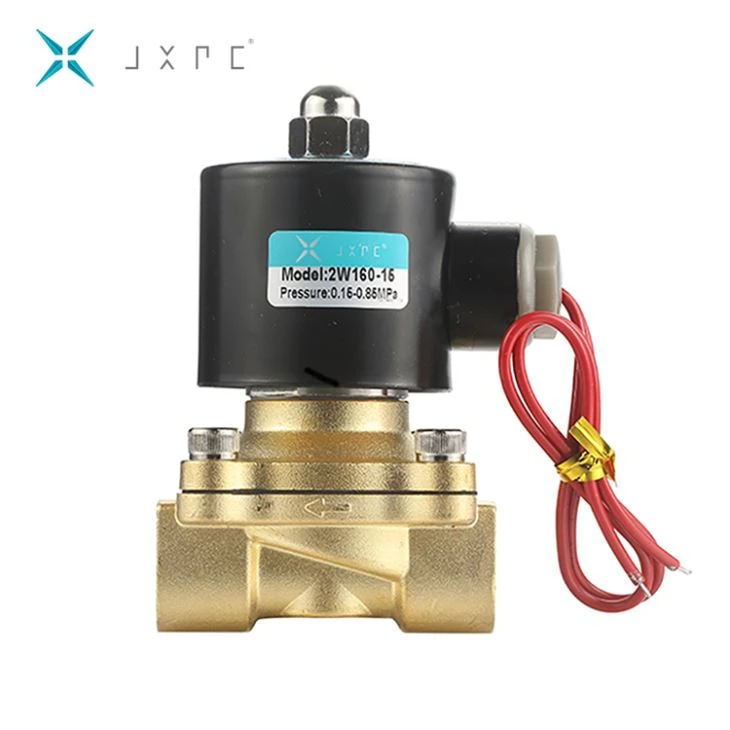

2W160-15 ： Латунный водяной клапан серии 2W160-15 с большим отверстием, размер резьбы от 3/8" до 2" ;, размер отверстия от 16 мм до 50 мм, с резьбовым соединением трубы и типами фланцевого соединения.
Функции
1. Степень защиты IP67, эти клапаны могут поставляться с ручным управлением.
2. Исходное состояние для нормально закрытого, нормально открытого только для отверстия с диаметром 16 мм, 20 мм и 25 мм.
Характеристики
| Латунный водяной клапан серии 2W (с большим отверстием) | |||||||
| Модель | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| Рабочая среда | Воздух, вода, масло, газ | ||||||
| Операция | Тип прямого привода | ||||||
| Тип | Нормальный тип закрытия | ||||||
| Размер отверстия (мм) | 16 | 20 | 25 | 35 | 40 | 50 | |
| Значение CV | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| Размер порта | G3 / 8" | G1 / 2" | G3 / 4" | G1" | G1-1 / 4" | G1-1 / 2" | 2 |
| Вязкость рабочей жидкости | 20CST (ниже) | ||||||
| Рабочее давление | Воздух: 0 ~ 0,1 МПа, вода: 0 ~ 0,7 МПа, масло: 0 ~ 0,9 МПа | ||||||
| МПа / максимальное сопротивление давлению | 1,0 МПа (нормальное открытое максимальное давление 0,8 МПа) | ||||||
| Диапазон рабочих температур | NBR для -5 ~ 80 ° C и VITON для -5 ~ 150 ° C | ||||||
| Диапазон напряжения | ±10% | ||||||
| Материал корпуса | Латунь | ||||||
| Материал сальника | NBR или ВИТОН | ||||||
| Модель | A | B | C | D | K |
| 2W160-10 | 93 | 56 | 106 | 69 | ZG3 / 8" |
| 2W160-15 | 93 | 56 | 106 | 69 | ZG1 / 2" |
| 2W160-20 | 100 | 55 | 117 | 73 | ZG3 / 4" |
| 2W160-25 | 104 | 78 | 125 | 99 | ZG1" |
| 2W160-35 | 141 | 93 | 172 | 124 | ZG1 / 4" |
| 2W160-40 | 141 | 93 | 172 | 124 | ZG1 / 2" |
| 2W160-50 | 157 | 124 | 195 | 172 | ZG2" |
